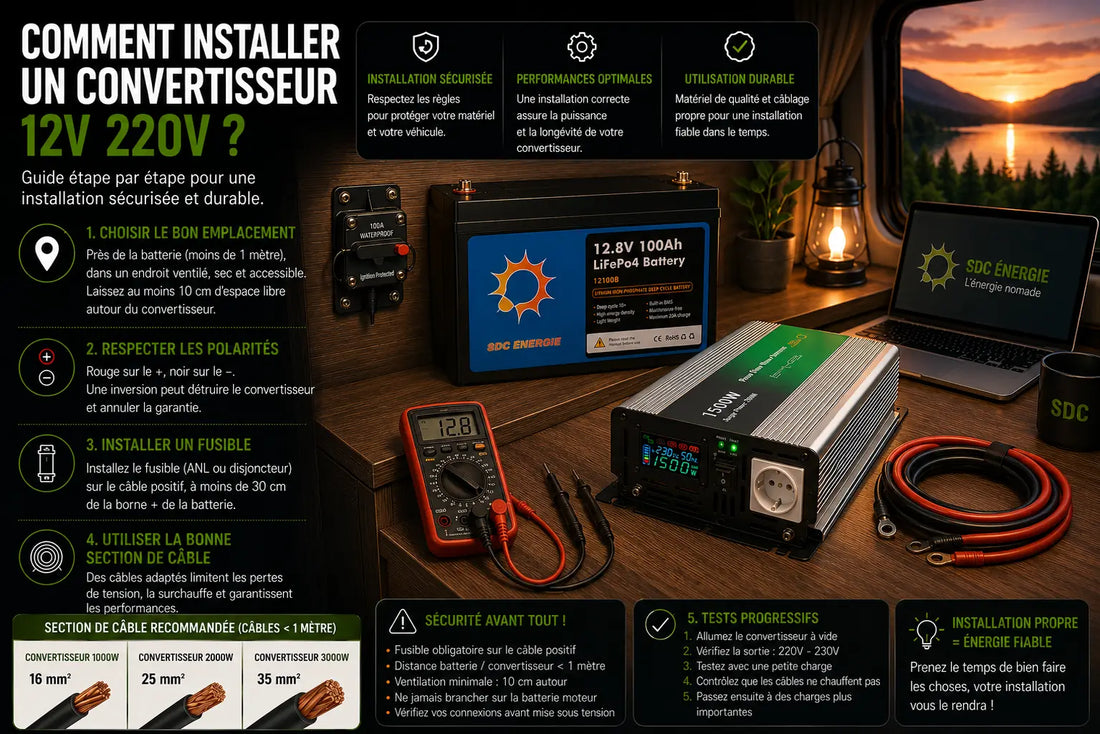

Comment installer un convertisseur 12V 220V ? Guide étape par étape.

Installer un convertisseur 12V 220V n'est pas une opération complexe, mais elle demande de respecter quelques règles fondamentales de sécurité. Un mauvais câblage est la cause principale des pannes, des surchauffes et, dans les cas extrêmes, des incendies. Suivez ce guide étape par étape pour une installation propre, sécurisée et durable.

Avant de commencer : le matériel nécessaire

Avant toute chose, rassemblez le matériel dont vous aurez besoin. Vous avez besoin de votre convertisseur pur sinus, de câbles en cuivre souple de section adaptée à la puissance de l'appareil, d'un fusible ANL ou d'un disjoncteur de calibre adapté, d'un porte-fusible ANL de qualité, de cosses à œillet à sertir, d'un sertisseur adapté à la section des câbles et d'un multimètre pour vérifier les connexions.

Étape 1 : choisir le bon emplacement

L'emplacement du convertisseur est crucial pour ses performances et sa longévité. Placez-le le plus près possible de la batterie pour limiter la longueur des câbles. Idéalement, la distance entre la batterie et le convertisseur ne doit pas dépasser un mètre. L'endroit doit être ventilé, avec au moins 10 cm d'espace libre autour du convertisseur. Il doit être sec, à l'abri des projections d'eau et de l'humidité directe. Il doit être accessible pour vous permettre de vérifier les voyants et d'atteindre l'interrupteur marche/arrêt sans avoir à démonter quoi que ce soit.

Étape 2 : choisir la section des câbles

La section des câbles dépend de la puissance de votre convertisseur et de la longueur de câble nécessaire. Pour un convertisseur 1 000 W avec des câbles de moins d'un mètre, utilisez du 16 mm². Pour un convertisseur 2 000 W avec des câbles de moins d'un mètre, utilisez du 25 mm². Pour un convertisseur 3 000 W avec des câbles de moins d'un mètre, utilisez du 35 mm². Si vos câbles dépassent un mètre, augmentez la section d'un cran dans chaque cas.

Utilisez des câbles en cuivre souple avec une gaine résistante aux abrasions et aux huiles. Évitez les câbles rigides qui peuvent se fracturer aux points de flexion et les câbles aluminium qui conduisent moins bien l'électricité. Pour connaître précisément la section adaptée à votre installation, consultez notre guide complet sur les câbles de convertisseur.

Étape 3 : installer le fusible

Le fusible est votre protection contre le court-circuit. Il doit être installé sur le câble positif, à moins de 30 cm de la borne positive de la batterie. Cette position garantit que la zone non protégée entre la batterie et le fusible est la plus courte possible. Le calibre du fusible doit être adapté à la section du câble. Pour du 16 mm², utilisez un fusible de 100 A. Pour du 25 mm², un fusible de 150 A. Pour du 35 mm², un fusible de 200 A. Ne choisissez pas un fusible trop gros, car il perdrait toute utilité protectrice.

Étape 4 : connecter les câbles en respectant les polarités

Câble rouge sur la borne positive, câble noir sur la borne négative. Cette règle est absolue. Une inversion de polarité peut détruire le convertisseur instantanément et annule systématiquement la garantie. Si vous avez le moindre doute sur les bornes de votre batterie, vérifiez avec un multimètre avant de connecter quoi que ce soit. Fixez solidement les cosses à œillet sur les bornes de la batterie et sur les bornes du convertisseur. Serrez fermement les écrous de fixation. Une connexion lâche crée une résistance parasite qui chauffe et dégrade les performances.

Étape 5 : les tests progressifs avant utilisation

Une fois le câblage terminé, ne branchez pas directement votre appareil le plus puissant. Commencez par allumer le convertisseur à vide et vérifiez que le voyant vert s'allume, qu'aucune alarme ne se déclenche et que la tension en sortie mesurée avec un multimètre est bien comprise entre 220 et 230 V. Branchez ensuite un appareil de faible puissance comme une lampe ou un chargeur de téléphone. Vérifiez que tout fonctionne normalement et que les câbles ne chauffent pas après cinq minutes de fonctionnement. Si tout est correct, vous pouvez passer à des charges plus importantes.

Les erreurs à ne jamais commettre

Ne connectez jamais le convertisseur à la batterie de démarrage du moteur. Elle n'est pas conçue pour les cycles de décharge profonde et vous risquez de tomber en panne de démarrage. Utilisez toujours une batterie de service dédiée. Ne posez rien sur le convertisseur en fonctionnement et ne l'installez jamais dans un espace hermétiquement fermé. La chaleur qu'il dégage doit pouvoir s'évacuer librement.
