Convertisseur 12V 220V et mise à la terre : faut-il relier la terre ?

La mise à la terre d'un convertisseur 12V 220V est un sujet rarement abordé dans les guides d'installation, pourtant c'est un point de sécurité important. Des utilisateurs ont parfois remarqué des picotements électriques en touchant leur ordinateur ou d'autres appareils branchés sur un convertisseur. Cette sensation désagréable est souvent liée à un problème de mise à la terre. Voici tout ce qu'il faut savoir.

Qu'est-ce que la mise à la terre d'un convertisseur ?

Dans une installation secteur domestique classique, la prise 220V dispose de trois fils : la phase (courant actif), le neutre (retour) et la terre (protection). La terre est reliée physiquement à la structure de la maison et au sol via un piquet de terre. En cas de défaut d'isolation dans un appareil, le courant de fuite est évacué par la terre sans passer par l'utilisateur.

Un convertisseur 12V 220V produit une tension alternative 220V depuis la batterie. Sur les prises de sortie, il dispose d'une phase et d'un neutre. La troisième broche de la prise, la terre, est présente mais peut être flottante, c'est-à-dire non reliée à quoi que ce soit, selon le modèle de convertisseur et l'installation.

Pourquoi une installation sans terre peut poser problème

Un appareil 220V correctement conçu ne laisse aucun courant passer par la terre en fonctionnement normal. Mais certains appareils, notamment les ordinateurs portables et les alimentations à découpage, génèrent des courants de fuite capacitifs très faibles (quelques milliampères) qui passent normalement par la terre de façon invisible.

Sans terre reliée, ces courants de fuite s'accumulent sur le boîtier métallique de l'appareil et créent une tension flottante entre le boîtier et l'environnement. Quand vous touchez simultanément l'ordinateur et une surface reliée à la masse du véhicule (carrosserie, cadre métallique), vous ressentez ce courant sous forme de picotement. Ce n'est pas dangereux en soi dans les cas normaux, mais c'est inconfortable et peut indiquer un problème de conception de l'installation.

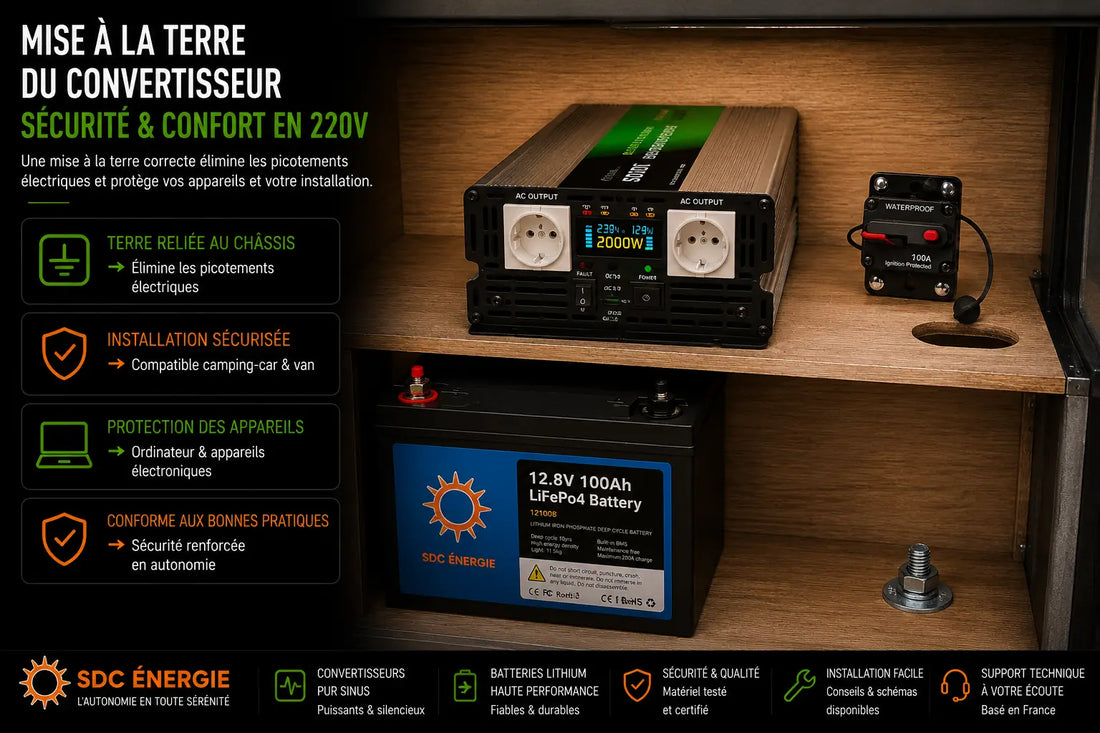

Comment relier la terre d'un convertisseur en camping-car

La solution la plus couramment adoptée en camping-car et en van est de relier la borne de terre des prises de sortie du convertisseur à la masse du véhicule, c'est-à-dire à la carrosserie ou au châssis métallique. Un câble de cuivre de 6 mm² entre la borne de terre du convertisseur et un point de masse propre du châssis suffit dans la grande majorité des cas.

Après cette connexion, les courants de fuite des appareils branchés sont évacués vers la masse du véhicule sans passer par l'utilisateur. Les picotements disparaissent.

Faut-il un disjoncteur différentiel ?

Dans une installation résidentielle, le disjoncteur différentiel 30 mA protège les personnes contre les défauts d'isolation en coupant le courant dès qu'un courant de fuite anormal est détecté. En camping-car, l'installation d'un disjoncteur différentiel en sortie du convertisseur est une bonne pratique supplémentaire, notamment si des enfants utilisent l'installation ou si des appareils sont utilisés dans des environnements humides (salle de bain, cuisine).

Ce disjoncteur différentiel doit être compatible avec les installations alimentées par convertisseur, car certains modèles peuvent déclencher intempestivement sur les courants de fuite normaux générés par les alimentations à découpage. Choisissez un modèle de type A, mieux adapté aux convertisseurs que les modèles de type AC.

Ce que prévoient les normes

La norme européenne relative aux véhicules de loisirs (EN 1648) recommande une mise à la terre de l'installation 220V des camping-cars. Elle n'est pas toujours appliquée sur les installations DIY (faites maison), mais constitue la meilleure pratique pour une installation sécurisée.

Découvrez nos convertisseurs pur sinus 12V et nos disjoncteurs pour une installation complète, sécurisée et conforme aux bonnes pratiques.
