Convertisseur 12V 220V et panneau solaire : comment les brancher ensemble ?

C'est l'une des questions les plus fréquentes des débutants en installation autonome : peut-on brancher directement un panneau solaire sur un convertisseur 12V 220V ? La réponse est non, et comprendre pourquoi permet de concevoir une installation correcte et durable. Voici l'explication complète.

Le panneau solaire et le convertisseur ne se branchent pas ensemble directement

Un panneau solaire produit du courant continu à une tension variable selon l'ensoleillement, typiquement entre 17 et 22V en fonctionnement normal pour un panneau 12V nominatif. Un convertisseur 12V 220V a besoin d'une tension continue stable de 12V pour fonctionner correctement. Brancher directement un panneau solaire sur un convertisseur sans passer par une batterie et un régulateur créerait une tension instable qui endommagerait le convertisseur et ne permettrait pas une alimentation fiable des appareils.

La batterie est le cœur du système

Dans une installation autonome correctement conçue, la batterie joue le rôle de réservoir central. Les panneaux solaires chargent la batterie pendant la journée via le régulateur MPPT. La batterie alimente le convertisseur quand vous avez besoin de 220V. Ces deux flux d'énergie sont indépendants et passent tous les deux par la batterie.

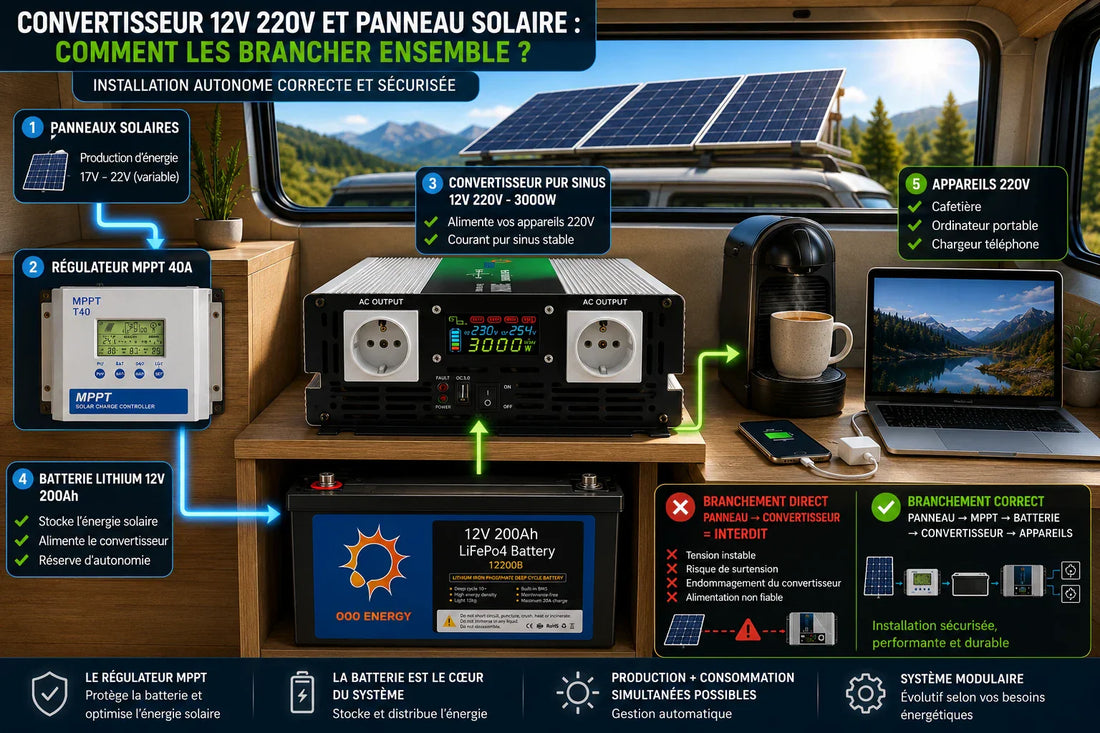

Le schéma de connexion correct est donc le suivant : les panneaux solaires se connectent au régulateur MPPT, qui se connecte à la batterie. Le convertisseur se connecte directement à la batterie, en parallèle avec le régulateur MPPT. La batterie reçoit de l'énergie des panneaux via le régulateur et en délivre au convertisseur quand il est utilisé.

Le régulateur MPPT : l'intermédiaire indispensable

Le régulateur MPPT protège la batterie contre les surcharges, adapte la tension des panneaux à celle de la batterie et optimise en permanence le point de fonctionnement des panneaux pour en extraire le maximum d'énergie. Sans régulateur, les panneaux solaires enverraient directement leur tension variable dans la batterie, ce qui provoquerait une surcharge rapide et des dommages irrémédiables sur les cellules.

Peut-on utiliser le convertisseur en même temps que les panneaux chargent la batterie ?

Oui, absolument. C'est même le fonctionnement normal du système. Pendant la journée ensoleillée, les panneaux rechargent la batterie via le régulateur MPPT. Simultanément, vous pouvez utiliser le convertisseur pour alimenter vos appareils 220V. Si la consommation du convertisseur est inférieure à la production solaire, la batterie continue de se charger. Si la consommation est supérieure à la production, la batterie se décharge légèrement. La gestion de ces flux est automatique et transparente.

Un exemple de système complet

Pour un van aménagé autonome, une installation type comprend deux panneaux solaires de 150W en parallèle pour une production totale de 300W, un régulateur MPPT 30A pour optimiser la charge de la batterie, une batterie lithium 150Ah pour stocker l'énergie produite pendant la journée, et un convertisseur pur sinus 2000W pour alimenter la cafetière, l'ordinateur et les chargeurs. Ces quatre composants forment un système cohérent et autonome.
